Hệ thống thanh trùng chất lỏng trao đổi nhiệt là gì?
Hệ thống thanh trùng chất lỏng trao đổi nhiệt dùng trao đổi nhiệt để làm nóng sản phẩm theo quy trình kiểm soát, rồi làm lạnh nhanh. Nếu đang cân nhắc xử lý sữa, nước trái cây hoặc bia tại nhà máy, cách này giúp giảm vi sinh vật gây hại, đồng thời hỗ trợ an toàn thực phẩm và bảo toàn chất lượng.
Thanh trùng không tiêu diệt mọi vi sinh vật, cũng không mặc định giúp sản phẩm ổn định ở nhiệt độ phòng. Thời gian giữ nhiệt là khoảng thời gian sản phẩm được duy trì ở nhiệt độ mục tiêu trước khi làm lạnh. Nắm rõ khái niệm này giúp bạn trao đổi chính xác hơn về quy trình và thiết bị.

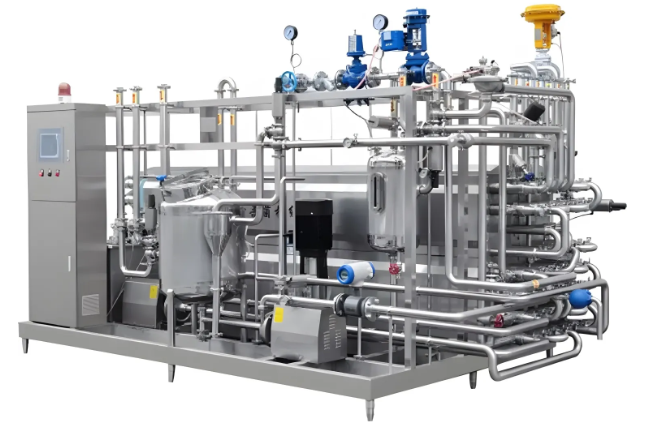

Hệ thống thanh trùng chất lỏng trao đổi nhiệt
Điểm chính cần nhớ
- Hệ thống làm nóng sản phẩm có kiểm soát rồi làm lạnh nhanh.
- Sữa, bia và nước trái cây là những ví dụ về chất lỏng được xử lý.
- Thanh trùng giúp giảm vi sinh vật gây hại, không làm sản phẩm vô trùng.
- Thời gian giữ nhiệt cần được tính cùng nhiệt độ xử lý.
- Đặc tính sản phẩm ảnh hưởng đến loại thiết bị phù hợp.
Để hiểu cách đạt được những mục tiêu đó, cần xem sản phẩm đi qua những bộ phận nào và nhiệt được truyền ra sao.
Hệ thống thanh trùng chất lỏng trao đổi nhiệt hoạt động như thế nào?
Một dòng sữa lạnh đi vào thiết bị và được làm ấm gián tiếp bởi môi chất nóng. Sản phẩm đi ở một phía của bề mặt truyền nhiệt, còn môi chất gia nhiệt hoặc môi chất làm lạnh đi ở phía kia. Hai dòng truyền nhiệt qua bề mặt, nhưng không trộn lẫn.
Muốn sản phẩm được xử lý đồng đều, hệ thống phải kiểm soát cả nhiệt độ lẫn tốc độ dòng chảy. Nếu sản phẩm chảy quá nhanh, thời gian trong đoạn giữ nhiệt có thể không đủ. Điều đó ảnh hưởng đến quá trình thanh trùng, dù nhiệt độ đo được có vẻ đạt mục tiêu.
Tốc độ dòng chảy cần được kiểm soát để sản phẩm ở đủ lâu tại nhiệt độ mục tiêu.
Dòng sản phẩm và môi chất đi qua thiết bị ra sao?
Bơm đưa sản phẩm qua bộ trao đổi nhiệt theo lưu lượng thiết kế. Môi chất gia nhiệt đi ở phía đối diện của bề mặt truyền nhiệt, truyền năng lượng vào sản phẩm mà không tiếp xúc trực tiếp. Ở chặng làm lạnh, môi chất làm lạnh lấy nhiệt khỏi sản phẩm.
Khi xem cấu hình, bạn nên nhận diện các bộ phận chính thay vì chỉ nhìn công suất danh nghĩa. Từng bộ phận góp phần tạo dòng chảy ổn định, theo dõi điều kiện xử lý hoặc duy trì khả năng làm lạnh.
- Bơm sản phẩm, tạo dòng chảy qua thiết bị.
- Bộ trao đổi nhiệt, truyền nhiệt giữa hai dòng riêng biệt.
- Ống giữ nhiệt, duy trì sản phẩm ở điều kiện mục tiêu.
- Thiết bị đo và điều khiển, theo dõi các thông số vận hành.
- Mạch làm lạnh, giảm nhiệt sản phẩm sau xử lý.
Ba chặng gia nhiệt, giữ nhiệt và làm lạnh
Trong quá trình liên tục, sản phẩm lần lượt được gia nhiệt, giữ nhiệt trong một đoạn ống giữ nhiệt, rồi làm lạnh nhanh. Ống giữ nhiệt được thiết kế để sản phẩm lưu lại trong khoảng thời gian cần thiết. Lưu lượng vì thế phải phù hợp với cấu hình của đoạn ống.
Thiết bị đo theo dõi nhiệt độ và điều khiển vận hành dựa trên thông số cài đặt. Nếu một điều kiện lệch khỏi giới hạn đã xác định, hệ thống có thể cần cảnh báo hoặc chuyển hướng dòng sản phẩm. Cách xử lý cụ thể tùy thiết kế dây chuyền.
Thu hồi nhiệt giúp tiết kiệm năng lượng như thế nào?
Trong cấu hình thu hồi nhiệt, sản phẩm nóng đầu ra truyền một phần nhiệt để làm ấm sản phẩm lạnh đầu vào. Nhờ vậy, hệ thống giảm lượng năng lượng cần dùng để gia nhiệt dòng mới. Sản phẩm vẫn được giữ ở hai phía riêng biệt của bề mặt truyền nhiệt.
Một số hệ thống hiện đại có thể thu hồi hơn 90% nhiệt. Đây là khả năng của một số thiết kế, không phải mức tiết kiệm được bảo đảm cho mọi nhà máy. Hiệu quả thực tế tùy bộ trao đổi nhiệt, điều kiện vận hành và cách bố trí đường ống. Từ nguyên lý này, nhiệt độ và thời gian sẽ quyết định mức xử lý cần đạt.
Nhiệt độ và thời gian thanh trùng được chọn ra sao?
72°C trong 15 giây và khoảng 63°C trong 30 phút là hai ví dụ cho thấy nhiệt độ cao hơn có thể đi cùng thời gian ngắn hơn. Hai thông số luôn cần được xem cùng nhau, vì riêng nhiệt độ thanh trùng không nói hết mức xử lý mà sản phẩm nhận được.
Không có một nhiệt độ thanh trùng áp dụng cho mọi chất lỏng. Công thức, đặc tính sản phẩm và yêu cầu của quy trình ảnh hưởng đến lựa chọn. Các mức dưới đây chỉ là ví dụ tham khảo, không nên đưa thẳng vào dây chuyền thương mại nếu chưa xác nhận yêu cầu quy trình và quy định liên quan.
Bảng điều khiển theo dõi nhiệt độ thanh trùng và thời gian xử lý
HTST xử lý ở nhiệt độ cao trong thời gian ngắn
HTST là phương pháp xử lý ở nhiệt độ cao trong thời gian ngắn. Một ví dụ thường được nêu là khoảng 71,7-72°C trong 15 giây. Cách phối hợp nhiệt và thời gian này phù hợp với một số sản phẩm lỏng, nhưng không mặc định phù hợp với mọi công thức.
Khi thiết kế quá trình, nhà máy cần xem xét nhiệt độ thực tế của sản phẩm và thời gian sản phẩm được duy trì ở đó. Đặc tính thực phẩm có thể làm thay đổi lựa chọn. Chẳng hạn, độ nhớt và thành phần sản phẩm ảnh hưởng đến cách nhiệt truyền qua dòng chảy.
LTLT và UHT khác nhau về mục tiêu xử lý
LTLT là phương pháp xử lý ở nhiệt độ thấp hơn trong thời gian dài hơn. Một ví dụ là khoảng 62,8-63°C trong 30 phút. Mốc này giúp minh họa mối liên hệ giữa nhiệt độ và khoảng thời gian, chứ không phải công thức dùng chung cho tất cả sản phẩm.
UHT là xử lý ở nhiệt độ rất cao, không nên gộp với thanh trùng thông thường. Một ví dụ UHT là khoảng 138°C trong 4-5 giây. Chế độ phù hợp còn tùy sản phẩm và yêu cầu quy trình; lựa chọn sai có thể ảnh hưởng đến an toàn, chất lượng hoặc đặc tính mong muốn.
Sữa thanh trùng và tiệt trùng khác nhau thế nào?
Sữa thanh trùng được xử lý để giảm vi sinh vật gây hại, nhưng không trở nên vô trùng. Vì vậy, sản phẩm thường cần được làm lạnh và bảo quản lạnh. Mức xử lý cụ thể phải gắn với yêu cầu của quy trình, thay vì chỉ dựa vào một con số phổ biến.
Tiệt trùng hướng tới mức ổn định cao hơn. Khi đi kèm quy trình đóng gói phù hợp, sản phẩm có thể được bảo quản mà không cần lạnh. Cách xử lý nhiệt không phải yếu tố duy nhất quyết định điều đó, vì bao bì và điều kiện sản xuất cũng có vai trò.
Những ví dụ nhiệt độ trên không thay thế việc xác nhận yêu cầu áp dụng cho sản phẩm cụ thể. Khi cân nhắc dây chuyền, hãy chọn thiết bị theo đặc tính sản phẩm, không chỉ căn cứ vào nhiệt độ mục tiêu.
Nên chọn bộ trao đổi nhiệt dạng tấm hay dạng ống?
Nếu nhà máy cần xử lý nước ép có tép, lựa chọn không thể dựa riêng vào công suất danh nghĩa. Kích thước hạt, độ nhớt và xu hướng bám dính đều ảnh hưởng đến bề mặt truyền nhiệt phù hợp. Đặc tính sản phẩm mới là điểm khởi đầu để so sánh thiết bị.
Bộ trao đổi nhiệt dạng tấm thường hợp với chất lỏng ít đến trung bình độ nhớt, không chứa hạt. Sản phẩm có tép hoặc sệt hơn có thể cần dạng ống hay bề mặt cạo. Bảng dưới đây giúp bạn nhận diện khác biệt chính trước khi xem xét cấu hình cụ thể.
Bộ trao đổi nhiệt dạng tấm cạnh đường ống xử lý nước trái cây
Bộ trao đổi nhiệt dạng tấm cho chất lỏng ít nhớt
Bộ trao đổi nhiệt dạng tấm truyền nhiệt hiệu quả và có cấu hình gọn. Nước ép không tép là ví dụ có thể xem xét nếu độ nhớt và công thức phù hợp. Các tấm tạo bề mặt trao đổi nhiệt, nhưng thiết kế cụ thể vẫn cần khớp với điều kiện vận hành và vệ sinh của nhà máy.
Không nên mặc định loại này phù hợp với mọi sản phẩm có hạt. Hạt có thể làm tăng nguy cơ tắc nghẽn hoặc khiến dòng chảy qua thiết bị không ổn định. Kích thước, lượng hạt và tính chất sản phẩm đều cần được đánh giá.
Bộ trao đổi nhiệt dạng ống cho sản phẩm có hạt hoặc độ nhớt cao
Bộ trao đổi nhiệt dạng ống thường phù hợp hơn với sản phẩm nhớt hoặc có hạt nhỏ. Cấu hình này có thể giảm nguy cơ tắc nghẽn so với thiết kế không hợp đặc tính sản phẩm. Nước trái cây có tép là một ví dụ cần xem xét theo kích thước tép và công thức.
Đổi lại, thiết bị dạng ống thường chiếm nhiều không gian hơn. Khi cần thay đổi công suất, loại này cũng kém linh hoạt hơn dạng tấm. Nhà máy nên tính chỗ lắp đặt và kế hoạch vận hành, không chỉ so sánh khả năng xử lý theo danh nghĩa.
Bề mặt cạo xử lý sản phẩm dễ bám dính
Bộ trao đổi nhiệt bề mặt cạo dùng lưỡi cạo để hạn chế sản phẩm bám trên bề mặt truyền nhiệt. Thiết bị này có thể phù hợp với sản phẩm rất nhớt hoặc dễ bám, chẳng hạn một số loại sốt cà chua. Mức phù hợp còn tùy thành phần và cách sản phẩm chảy.
Cấu tạo của thiết bị bề mặt cạo khác với bộ trao đổi nhiệt thông thường. Vì thế, việc lựa chọn cần tính đến cách vệ sinh và yêu cầu vận hành riêng, không chỉ khả năng xử lý nhiệt. Bảng so sánh giúp đặt các lựa chọn cạnh nhau.
| Loại thiết bị | Đặc tính sản phẩm phù hợp | Điểm mạnh | Giới hạn |
| Dạng tấm | Ít đến trung bình độ nhớt, không hạt | Truyền nhiệt hiệu quả, cấu hình gọn | Không hợp mọi sản phẩm có hạt |
| Dạng ống | Sản phẩm nhớt hoặc có hạt nhỏ | Giảm nguy cơ tắc nghẽn | Lớn hơn, khó đổi công suất |
| Bề mặt cạo | Rất nhớt hoặc dễ bám | Lưỡi cạo loại bỏ lớp bám | Cấu tạo khác thiết bị thông thường |
Nước ép không tép, nước trái cây có tép và sốt cà chua là những ví dụ theo đặc tính, không phải công thức chọn thiết bị cố định. Hãy đối chiếu sản phẩm với yêu cầu vận hành, vệ sinh và điều kiện lắp đặt của nhà máy.
Hệ thống này phù hợp với sản phẩm và nhà máy nào?
Sữa ít nhớt có thể phù hợp với cấu hình dạng tấm, còn nước sốt có hạt cần được đánh giá kỹ hơn. Đặc tính của sản phẩm quyết định hướng chọn cấu hình, chứ không có một thiết kế chung cho mọi nhà máy. Ứng dụng thực tế còn phụ thuộc yêu cầu xử lý và cách vệ sinh.
Sữa, bia và nước trái cây không tép thường được xem xét với hệ thống dạng tấm. Nước trái cây có thịt quả hoặc hạt nhỏ, cùng một số sản phẩm sệt, có thể cần thiết kế dạng ống. Sốt, mứt và súp đặc có thể cần bề mặt cạo, tùy độ nhớt và xu hướng bám.
Sản phẩm dược phẩm cần thiết kế theo yêu cầu riêng, không nên suy rộng từ ứng dụng thực phẩm. Với thực phẩm, yêu cầu làm lạnh, chất lượng mong muốn và khả năng tích hợp thiết bị cũng ảnh hưởng đến cấu hình. Trước khi hỏi báo giá, hãy chuẩn bị các thông tin sản phẩm và điều kiện nhà máy.
Danh sách này giúp bạn bắt đầu cuộc trao đổi kỹ thuật với nhà cung cấp:
- Độ nhớt của sản phẩm và kích thước hạt.
- Độ nhạy của sản phẩm với nhiệt.
- Lưu lượng mục tiêu và thời gian giữ nhiệt.
- Yêu cầu áp suất trong quá trình vận hành.
- Khả năng CIP/SIP và vật liệu phù hợp cho vệ sinh.
- Không gian lắp đặt, môi chất sẵn có, năng lượng và chi phí vận hành.
CIP là vệ sinh tại chỗ, còn SIP là tiệt trùng tại chỗ; yêu cầu áp dụng tùy thiết kế và sản phẩm. Cũng cần xem xét mạch làm lạnh và nguồn môi chất hiện có, vì điều kiện tiện ích ảnh hưởng đến cách bố trí dây chuyền.
Nhà máy tại Hoa Kỳ cần xác nhận quy trình nhiệt phù hợp với sản phẩm và các yêu cầu áp dụng trước khi sản xuất thương mại. Kết quả lựa chọn không chỉ nằm ở bộ trao đổi nhiệt: lưu lượng, thời gian xử lý và điều kiện vận hành phải phối hợp được trong một hệ thống thực tế.
Trước khi chốt cấu hình, hãy kiểm tra đồng thời thông số quy trình, khả năng vệ sinh và chi phí vận hành. Đó là cách tránh chọn thiết bị vừa không hợp sản phẩm, vừa khó tích hợp vào nhà máy.
Không có một cấu hình chung cho mọi sản phẩm; hãy đối chiếu quy trình, vệ sinh và điều kiện nhà máy trước khi chọn.
Kết luận
Hiệu quả thanh trùng đến từ cả quy trình được kiểm soát lẫn thiết bị phù hợp. Nhiệt độ, thời gian và làm lạnh cần phối hợp; loại thiết bị phải khớp với sản phẩm thực tế và khả năng vệ sinh của nhà máy.
Trước khi đầu tư, hãy tập hợp đặc tính sản phẩm, lưu lượng mục tiêu và điều kiện tiện ích sẵn có. Dùng các thông tin đó để trao đổi với đơn vị kỹ thuật và đánh giá cấu hình phù hợp trước khi chốt lựa chọn.
