Van bướm vi sinh inox 316

Van Bướm Vi Sinh Inox 316: Giải Pháp Cao Cấp Cho Hệ Thống Yêu Cầu Khắc Khe

Trong các ngành công nghiệp chế biến thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc lựa chọn van điều khiển dòng chảy phải đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt. Van bướm vi sinh inox 316 là phiên bản nâng cấp vượt trội so với inox 304, được thiết kế đặc biệt cho môi trường làm việc khắc nghiệt, yêu cầu khả năng chống ăn mòn cao nhất.

Bài viết này cung cấp toàn bộ thông tin chi tiết từ cấu tạo, ưu điểm, thông số kỹ thuật đến báo giá và ứng dụng thực tế của van bướm vi sinh inox 316.

1. Van Bướm Vi Sinh Inox 316 Là Gì?

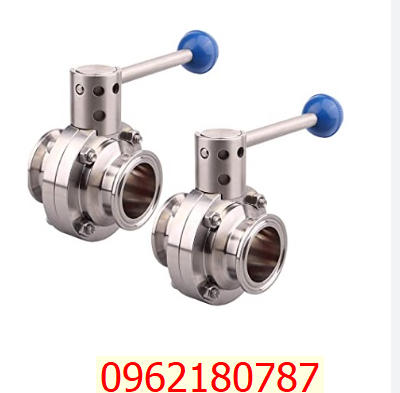

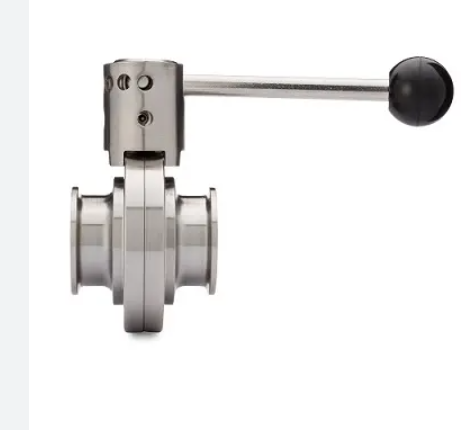

Van bướm vi sinh inox 316 (Sanitary 316L Butterfly Valve) là thiết bị điều khiển dòng chảy dạng bướm, được chế tạo hoàn toàn từ thép không gỉ SUS316L – loại vật liệu có hàm lượng molypden (Mo) cao hơn inox 304, giúp tăng cường khả năng chống ăn mòn trong môi trường hóa chất và muối .

Dòng van này thuộc nhóm thiết bị vệ sinh (sanitary), đáp ứng các tiêu chuẩn khắt khe như 3-A, FDA, USDA . Bề mặt bên trong được đánh bóng điện tử đạt độ nhám ≤ 32 Ra (0.8 μm), đảm bảo không có vết nứt hay góc chết – nơi vi khuẩn có thể trú ngụ và phát triển .

Van hoạt động theo nguyên lý đĩa van xoay 90 độ, từ vị trí đóng hoàn toàn (0°) đến mở hoàn toàn (90°). Bộ phận tay rút hoặc tay kẹp cho phép người vận hành khóa van ở nhiều nấc khác nhau (thường là 4-13 vị trí) để điều chỉnh lưu lượng chính xác .

2. Phân Biệt Van Bướm Vi Sinh Inox 304 và 316

Để lựa chọn đúng loại van cho hệ thống, bạn cần hiểu rõ sự khác biệt giữa hai dòng vật liệu này:

Tiêu chí Inox 304 Inox 316 / 316L
Thành phần hóa học 18% Cr, 8% Ni 16% Cr, 10% Ni, 2-3% Mo
Khả năng chống ăn mòn Tốt trong môi trường thông thường Vượt trội – chống lại chloride, muối biển, axit
Ứng dụng phù hợp Nước, sữa, bia, thực phẩm thông thường Hóa chất, nước biển, dược phẩm, môi trường khắc nghiệt
Chi phí Thấp hơn Cao hơn (chênh 20-40%)
Tiêu chuẩn vệ sinh Có thể đáp ứng Bắt buộc đối với nhiều tiêu chuẩn khắt khe

3. Cấu Tạo Chi Tiết Của Van Bướm Vi Sinh Inox 316

Van bướm vi sinh inox 316 có cấu tạo đơn giản, ít chi tiết, dễ tháo lắp và bảo trì :

Bộ phận Chất liệu Chức năng

Thân van Inox 316L Bao bọc bên ngoài, chịu áp lực, kết nối với đường ống
Đĩa van Inox 316L (đánh bóng gương) Xoay 90 độ để đóng/mở hoặc điều tiết dòng chảy
Trục van Inox 316L Truyền chuyển động từ tay điều khiển đến đĩa van
Gioăng làm kín (Seat) EPDM / Silicone / Viton (FDA-approved) Đảm bảo độ kín khi đóng, ngăn rò rỉ
Tay điều khiển Inox 304 hoặc 316 Tay rút hoặc tay kẹp, có chốt khóa nhiều vị trí

Một số dòng van cao cấp còn có đai ốc đối thân giúp chống lỏng do rung động trong quá trình vận hành .

4. Ưu Điểm Vượt Trội Của Van Bướm Vi Sinh Inox 316

4.1. Khả Năng Chống Ăn Mòn Tuyệt Đối

Nhờ thành phần molypden (Mo), inox 316 chịu được sự tấn công của chloride, axit, dung môi và môi trường biển mà inox 304 không thể đáp ứng.

4.2. Bề Mặt Vệ Sinh Đạt Chuẩn Quốc Tế

Bề mặt được đánh bóng nội bộ đạt độ nhám ≤ 32 Ra . Đây là yêu cầu bắt buộc đối với thiết bị tiếp xúc trực tiếp với thực phẩm, dược phẩm.

4.3. Dễ Dàng Vệ Sinh Tại Chỗ (CIP)

Van bướm vi sinh không có các khoang chứa chất lỏng như van bi, do đó quá trình CIP (Clean-in-Place) diễn ra dễ dàng và hiệu quả hơn .

4.4. Điều Khiển Lưu Lượng Linh Hoạt

Tay điều khiển với nhiều nấc dừng (4-13 vị trí) cho phép điều chỉnh lưu lượng chính xác theo nhu cầu sản xuất .

4.5. Dễ Dàng Bảo Trì, Thay Thế Gioăng

Cấu trúc đơn giản, ít chi tiết, không cần dụng cụ đặc biệt để tháo lắp và bảo dưỡng tại chỗ .

5. Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Van bướm vi sinh inox 316 được sử dụng rộng rãi trong:

Ngành Ứng dụng cụ thể
Chế biến thực phẩm & đồ uống Hệ thống dẫn sữa, bia, rượu vang, nước trái cây, tương ớt
Dược phẩm & mỹ phẩm Dẫn nước RO, dung dịch tiêm, kem dưỡng da, lotion
Hóa chất Dẫn dung môi, axit loãng, xút
Công nghệ sinh học Hệ thống lên men, nuôi cấy tế bào
Nuôi trồng thủy sản Hệ thống nước biển tuần hoàn (RAS)

6. Thông Số Kỹ Thuật Chi Tiết

Thông số Giá trị / Phạm vi
Chất liệu thân, đĩa, trục Inox 316L (ASTM 316L)
Chất liệu tay điều khiển Inox 304 hoặc 316
Chất liệu gioăng (Seat) EPDM, Silicone, Viton (FDA-approved)
Nhiệt độ làm việc -9°C đến 93°C (EPDM/Silicone) ; lên đến 204°C (Viton)
Áp suất làm việc tối đa 110 – 160 PSI (~7.6 – 11 bar) tùy kích thước
Độ nhám bề mặt ≤ 32 Ra (0.8 μm)
Kết nối Clamp (Tri-Clamp), Butt-Weld (hàn), Thread
Tiêu chuẩn 3-A, FDA, USDA
Kích thước DN10 – DN200 (1/2″ – 8″)

7. Bảng Báo Giá Tham Khảo

Lưu ý: Giá có thể thay đổi theo thời điểm, thương hiệu, số lượng đặt hàng và cấu hình kết nối. Bảng giá dưới đây mang tính chất tham khảo cho van tay rút dạng Clamp :

Kích thước Size (inch)  Giá tham khảo (VNĐ)
DN25 1″ 400.000
DN40 1.5″ 450.000
DN50 2″ 550.000
DN80 3″ 750.000
DN100 4″ 900.000

Để nhận báo giá chính xác nhất cho số lượng lớn hoặc van điều khiển khí nén / điện, vui lòng liên hệ hotline 0988 848 356 kỹ thuật.

8. Lưu Ý Khi Chọn Mua Và Lắp Đặt

8.1. Xác Định Môi Trường Làm Việc

Nếu hệ thống tiếp xúc với nước biển, chloride, hóa chất tẩy rửa mạnh hoặc yêu cầu chứng nhận vệ sinh cao cấp – bắt buộc chọn inox 316.

8.2. Chọn Chất Liệu Gioăng Phù Hợp

· EPDM: Phổ biến nhất, nhiệt độ -9°C đến 93°C, phù hợp với thực phẩm, đồ uống
· Silicone: Nhiệt độ rộng hơn, lên đến 200°C
· Viton: Chống hóa chất tốt, nhiệt độ cao

8.3. Kiểm Tra Tiêu Chuẩn Vệ Sinh

Đối với ngành dược phẩm và sữa, yêu cầu van phải đạt chứng nhận 3-A Sanitary Standards .

8.4. Lựa Chọn Kết Nối Phù Hợp

· Clamp (Tri-Clamp): Tháo lắp nhanh, vệ sinh dễ dàng – phổ biến nhất
· Butt-Weld (Hàn): Chịu áp lực cao hơn, cố định vĩnh viễn
· Thread (Ren): Kết nối ren, chi phí thấp hơn

8.5. Lưu Ý Khi Lắp Đặt

· Đảm bảo chiều dòng chảy đúng theo hướng dẫn của nhà sản xuất
· Không siết quá chặt các đầu kẹp Clamp để tránh biến dạng gioăng
· Kiểm tra độ kín sau khi lắp đặt

Van bướm vi sinh inox 316 là giải pháp tối ưu cho các hệ thống yêu cầu khả năng chống ăn mòn cao nhất và đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất. Với bề mặt đánh bóng đạt chuẩn ≤ 32 Ra, cấu tạo đơn giản dễ vệ sinh, và khả năng chống chịu vượt trội trong môi trường chloride, hóa chất – đây là lựa chọn hàng đầu cho các nhà máy dược phẩm, chế biến thực phẩm, đồ uống và hóa chất cao cấp.

Mọi thông tin chi tiết và báo giá chính xác cho hệ thống của bạn, vui lòng liên hệ hotline 0988848356 hoặc để lại thông tin để được tư vấn trực tiếp từ đội ngũ kỹ thuật.
